可調式減壓閥的設計及選用要點

　　( 1 )工程式中應用的可調式減壓閥是經過檢驗合格，各種標識齊全，技術資料符合要求的產品。

　　( 2 )根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥體材料應與管道材料相匹配。

　　( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

　　( 4 )工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

　　( 5 )管路采用法蘭連接時，應采用法蘭連接的水力控制閥;管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

　　( 6 )活塞式可調式減壓閥應設置在介質單向流動的管路上。

　　( 7 )活塞式可調式減壓閥主閥體上的箭頭方向必須與管路系統流向一致。

　　( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網≤位置 等存氣段 應設置自動排氣閥。

　　( 9 )閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

　　( 10 )閥門安裝前應做強度和嚴密性試驗。

　　( 11 )閥門的強度和嚴密性試驗應符合以下規定。

　　A、閥門的強度試驗壓力為公稱壓力的1.5倍;

　　B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;

　　C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏;

　　D、閥門試驗持續時間按上表。

　　當生活、生產、消防給水系統的水池(箱)其進水管公稱直徑大于或等于50mm時宜設置遙控浮球閥。遙控浮球的公稱通徑應與管路公稱直徑相同。遙控浮球閥前應設置過濾器,過濾器應符合下列規定：

　　活塞式可調式減壓閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前(沿水流方向)，與單個報警閥配套設置的減壓閥，可不設備用減壓閥;與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用于熱水供應工程的減壓閥，應采用熱水型減壓閥。

　　采用干管干管循環方式(半循環方式)的熱水供應工程，減壓閥設置要求應與冷水工程相同;采用立管循環方式(全循環方式)的熱水供應工程，減壓閥設置應防止熱水循環的破壞，各分區回水管在匯合點壓力應平衡。

　　當可調式減壓閥公稱直徑不大于50mm時，應采用直線式減壓閥;當大于50mm小于100mm時，宜采用先導式減壓閥。

　　對用水量*不均勻的某些高層民用建筑(如旅館、住宅、醫院)，在有安靜要求的場合，可調式減壓閥 宜異徑 并聯設置。異徑并聯設置時應符合下列要求：

　　采用干管干管循環方式(半循環方式)的熱水供應工程，減壓閥設置要求應與冷水工程相同;采用立管循環方式(全循環方式)的熱水供應工程，減壓閥設置應防止熱水循環的破壞，各分區回水管在匯合點壓力應平衡。

活塞式可調式減壓閥的變化

　　在主閥不變的情況下，通過針形閥、先導閥及相應 控制系統，根據管網中不同的要求，可演變出幾十種功能的閥門，除上述5種給水系統常用的以外尚有電動浮球閥、水力電動控制閥、電磁控制閥、流量控制閥、緊急關閉閥等。均有不同的設計選用要求和安裝要求。由于水利控制閥在作用方式上利用介質自身壓力及液壓系統操作，并能自動控制，動作準確，性能可靠，故在建筑給水(含消防)系統中廣泛應用。分別介紹了遙控浮球閥、可調式減壓閥、緩閉止回閥、泄壓閥和 持壓閥 等幾種常用的水力控制閥的設計選用和安裝要點。

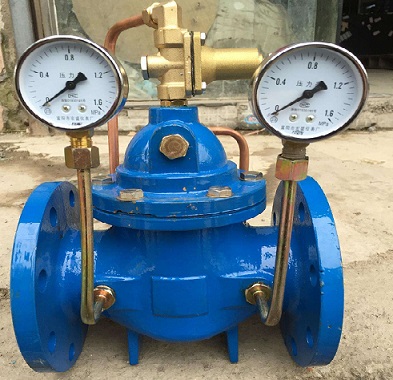

　　可調式減壓閥是一種利用介質自身能量來調節管路的壓力，通過調節減壓導閥，控制主閥的出口壓力，出口壓力不因進口壓力的變化而改變，亦不受出 口用水量的變化而改變出口壓力。密封性能可靠，安裝、維護、調試、檢查方便，使用壽命長。
